Tuto... toupie bois...

Publié le par eric

Toupie blog 2
Voici un petit tutorial pour faire une toupie sans tour à bois....j'utilise les chutes de bois d'autres réalisations, pas de perte...!!! On m'a appris pendant ma formation d'ébeniste que les petites chute sont souvent des trésors, surtout pour les greffes de plaquage......en voila une utilisation......

épaisseur du bois environ 20 mm diametre 80 mm

En premier lieu:
Il faut tracer le diamètre de votre pièce, puis poinçonner plus fortement le centre....

Toupie blog 3Deuxiemement:
Tous simplement la découpe de la pièce....
Mais attentions à environ 0.5 mm du contour.... pas à l'interieur.....


Voici la découpe terminée....

toupie-blog-5.jpgEt voila encore mon petit outil de ponçage en action....très pratique non!!!!
Il vas me permettre de rectifier mon arrondi et eviter de faire de la casse dans les phases suivantes..... il ne faut pas l'oublier: la réalisation est sans tour à bois...

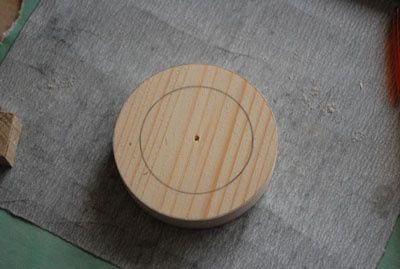

Toupie-blog-6.jpgvoici la finition
maintenant je trace un diamètre intérieur.....
plus il se raproche du centre plus la galbe de votre toupille est douce.....
Idem pour le contreparement (deuxieme face,et même diamètre)....


toupie-blog-7.jpgTroisièmement:
Voila encore un petit outil très simple "un trusquin à ma façon" pour tracer le chant de la pièce( un clou et un bout de bois...) le faire de chaque cotée de façon à ne  laisser qu'une bande de 10 mm au milieu.


Toupie-blog-8.jpgQuatrièmement:
J'enlève l'intérieur de mon tracé....(des deux cotés)
ATTENTION / Le ciseau à bois est un outils dangereux. Il peut provoquer de grave blessure...
Pour les personnes qui n'ont pas de ciseau à bois, l'on peut quand même continuer.Cela sera juste un peu plus long .....(j'utilise le ciseau pour gagner du temps).

Toupie blog 9
Voila la matière enlevé....

Toupie blog 10ATTENTION cette étape est très dangereuse.Et je ne pourrai être tenu pour responsable en cas de problème.
Pour minimiser les risques:
-Ne pas porter des vêtements avec de longue manches
-utiliser une visseuse plutôt qu'une perceuse (car une visseuse ce règle en puissance et en vitesse de rotation)
-Commencer par une puissance faible. Position 1 ou 2  mais à grande vitesse.
-Protéger vos yeux(avec des lunettes  et vos main avec des gants).

Cinquieme et dernière étape....
voila mon tour à bois!!!!!
Donc au centre de votre pièce vous percez un trou de 4mm environ ......
(ATTENTION il ne faut pas pecer trop gros, le trou va vous servir à mettre l'axe de votre toupie......)
pour maintenir votre pièces une tige filetée pas trop grande, deux rondelles et quatre écroue (dont deux qui vous serves de contre-écroue).

Faites bien attention que votre toupie soit près du mandrin de la machine, car vous risquez de  plier la tige fileté et de vous faire mal. De plus l' axe de votre toupie va  être décalée...
Le seul outillage à utiliser est du papier à poncer. Gros grain pour commencer 60 ou 80, puis 120 ,180 ,240....
Donc faites tourner votre machine et tout en passant votre papier de verre gros grain sur votre pièce.En partent du centre vers l'exterieur de la pièces....Une fois votre forme donnéesil vous reste la finition avec les papiers plus fin de 120 à 240......


Toupie-blog-13.jpg Et voici la toupie presque finie avec son lanceur en plexiglas... je vous expliquerai prochainement comment réaliser ce type de lanceur...

Je vous laisse faire marcher votre imagination pour le reste......
Pour plus de renseignement me contacter directement.


http://www.icone-gif.com/gif/jeux-classique/toupie/toupie007.gif
